ZUBR D25t

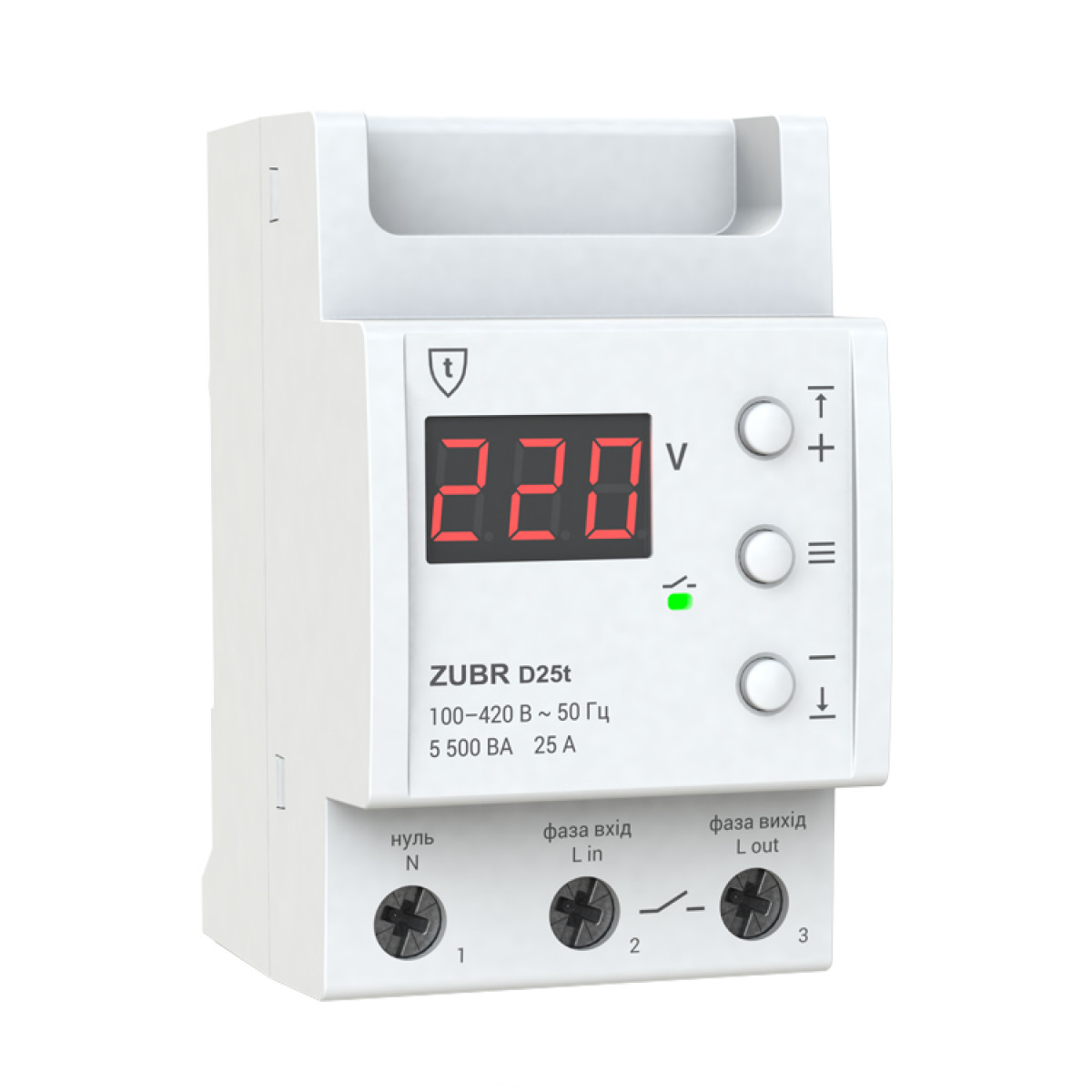

Опис Реле напруги ZUBR D25t

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63(t) призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащений термозахистом. iframe>

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80°С. Для продовження терміну служби контактів реле і зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка включення навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600, залежно від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 секунд. Зручність в керуванні. роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. З його допомогою ви легко встановите верхню і нижню межу допустимої напруги.

Проста установка

Монтаж реле напруги відбувається в розподільчий щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Приклад монтажної схеми  ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми  ZUBR D63 на автоматиці Schneider завантажити

< strong>Бібліотека фігур для Visio завантажити
